型号:SYK-8液压开孔器

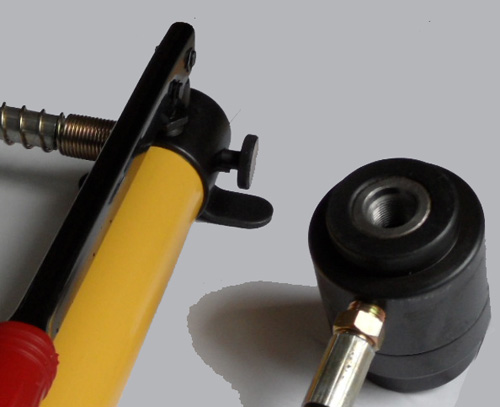

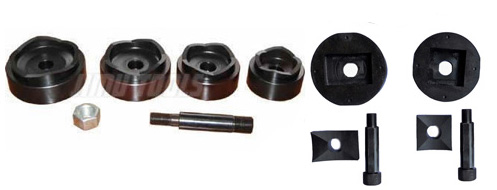

◆用途特点:SYK-8手动液压开孔器是一种能在4mm以下的金属板上开孔的手动液压工具,能够起到一般冲压设备所不能达到的开孔作用。其操作简便,省力,速度快,加工面平整光洁,不受场地、位置限制,均可使用,安全可靠。同时结构轻巧、美观、易携带。可供冶金、石油、化工、电子、电器、船舶、机械等行业安装维修电线管道,指示灯,仪表开关等开孔,更适用于已成型的仪表面板底板,开关箱分线电器盒的壁面开孔之用。 ◆使用方法: •在开孔前,在工件上先用手电打一个11.5mm的引导孔。 •将拉杆旋进活塞缸的螺孔中,然后将垫圈套上拉杆再套上凹模,再将拉杆伸进工件的引导孔中,拧进凸模,使凸模的刀口和加工面紧密结合,凸模,工件,凹模三者可靠的固定. •按顺时针方向关住回油阀,然后反复摇动手柄,使活塞泵开始工作,油压上升,凹凸模之间剪切力增加,模具在工件上剪孔,直到剪通为止。 •按逆时针方向松开回油阀,使油压全部卸载。 •拧下凸模,清除凹模中的余料,擦干净模具,工作结束。 ◆附件:标配模具6付,螺栓2个,垫圈1个。 ◆定做:可定做各种形状的开孔模具。 ◆包装:塑料提箱。 ◆技术参数: |
型号 |
出力
(T) |
行程
(mm) |
开孔能力(mm) |
配置模具(mm) |
整机重量(kg) |
体积
(cm) |
板厚 |
开孔范围(mm) |
不锈钢 |
铁板 |
SYK-8 |
8 |
25 |
≤2 |
≤3 |
φ16-φ60 |
φ22,φ27,φ34,
φ43,φ49,φ60 |
12 |
48X26X13 |
|
|
|
|
|
